Обжимка

Обжимка представляет операцию, при которой происходит сужение поперечного сечения прутков и труб, а также концевой части полых или объемных изделий путем обжатия материала снаружи и уменьшения диаметра.

В обработке листовых металлов давлением применяются два вида обжимки:

• обжимка трубчатых сечений, производимая на ротационно-обжимной машине (редуцирование);
• обжимка полых деталей, производимая вертикальным давлением на механических прессах.

Ротационно-обжимная машина работает посредством давления обжимных бойков со скоростью более 6000 ударов в минуту для заготовок диаметром от 7 до 17 мм и свыше 11 000 ударов в минуту для заготовок диаметром до 7 мм.

Обжимка полых деталей применяется для изготовления горловин и деталей типа патронных гильз. Методы расчета последних приведены в специальной литературе.

Обжимка применяется при изготовлении толстостенных конических ступенчатых деталей из отрезков труб. Обжимка осуществляется путем давления на торец заготовки и заталкивания ее в коническое отверстие матрицы. Предельная деформация при обжимке труб ограничивается потерей устойчивости заготовки, что имеет место при S/d ≤ 0,025, где d - средний диаметр трубы; S - толщина стенки.

Рис. 195. Предельные значения коэффициентов обжима и растяжки: 1 - обжим при α = 40°, 2 - обжим при α = 20°, 3 - растяжка при α = 40°

На рис. 195 приведена диаграмма предельных значений коэффициентов обжима К_об = d/d_об и коэффициентов растяжки К_р = d_p/d в зависимости от относительной толщины S/d и угла обжима и растяжки α (для стали 15).

Значительный перепад диаметров можно получить, применяя совмещенный в одной операции процесс растяжки и обжима.

Рис. 196. Обжимка, высадка утолщение, отбортовка и выворачивание дуралюминовых труб

Необходимо указать на оригинальный способ обжимки, высадки, утолщения и отбортовки дуралюмииовых труб в штампах с электроподогревом (рис. 196), созданный М.Н. Горбуновым [31]. В этом случае нагревается до 300-350° С и приобретает повышенную пластичность лишь очаг деформации, что позволяет осуществить весьма большую степень деформации без потери устойчивости заготовки, охлаждаемой холодильником с циркулярующей холодной водой. Для повышения устойчивости дуралюминовые заготовки предварительно подвергались операциям закалки и старения.

На рис. 197 приведены схемы штампов для утолщения (а), обжимки (б и в), отбортовки (г), выворачивания внутрь (д), выворачивания наружу (е).

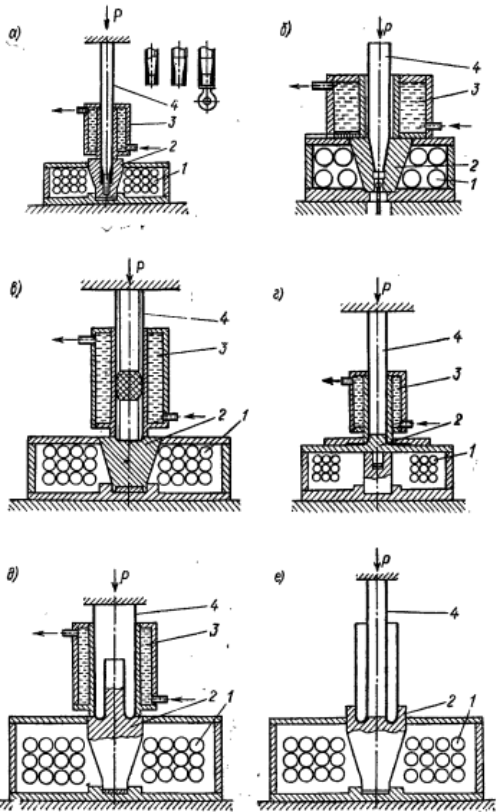

Рис. 197. Схемы штампов для обжима, утолщения и т.п.
труб с местным электроподогревом и охлаждением:
1 - нагревательные элементы; 2 - матрица; 3 - холодильнику; 4 - заготовка

Штамповка производится на обычном гидравлическом прессе со скоростью перемещения траверсы 5-8 см/мин.
